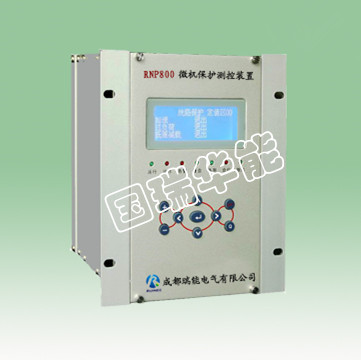

RNP800 微机保护测控装置

RNP880微机保护测控装置

产品概述:

RNP880系列微机保护测控装置是成都国瑞华能电气有限公司根据电力系统对微机保护的要求,结合多年从事微机保护领域研究、实践积累的经验推出的。本系列微机保护测控装置适用于110kV及以下电压等级的发、输、变、配、用电系统,应用于单(双)电源线路、大、中、小容量(接地)变压器、大容量同(异)步电动机、水力(火力)发电机组、母联、母线PT、电容电抗等回路,作为其完整的保护与测控解决方案。

装置集保护、测量、控制和通讯功能于一体。既可就地安装在开关柜上,也可集中组屏安装。既可用于直流电源操作回路,也可用于交流电源操作回路。

    可靠性与稳定性

装置采用多CPU结构,选用高性能32CPU;完善的自检功能,自检定位;

完善的自诊断功能。采用全封闭结构,采用低功耗SRNP工艺。

           先进性

配置大容量的RAMFlash Memory,数据处理功能强大,可记录50个录波报告,具有掉电保持功能。配置有GPS 硬件对时电路,便于全系统时钟同步。

           灵活性

保护功能由图形化的逻辑编程实现,面板配置RS232串行接口,可以进行逻辑编程也可联接至计算机进行调试和分析。独立整定32套保护定值;跳合闸电流0.55A自适应,对开关柜没有特殊要求。

           抗干扰性

       强弱电隔离布置、独立模块设计,使装置具有优异的抗干扰性能,组屏或安装于开关柜时不需其它抗干扰模件。

       防潮、防尘、抗振动的机箱设计。

       装置采用背插式结构,强弱电分离,所有强电回路可以直接接入装置。

■ 工作电压:220VDC/AC或110VDC/AC(订货注明)

■ 交流电压:100V100/V

■ 交流电流:5A1A(订货注明)

测量线性范围:0.01A--6A5A0.01A--1.2A1A

保护线性范围:0.5A--99A5A0.1A--20A1A

■ 频率:50Hz,测量范围:45.00Hz--55.00Hz

■ 接点载流容量:400VA     接点断弧容量: 60V

■ 本装置跳合闸电流采用自适应模式,无需选择

■ 整组动作时间:1.2倍整定值时测量,不大于40ms

■ 测量精度:电流、电压0.2级;功率、电度0.5

■ 环境条件

   工作温度:-10℃~+55℃; 贮存温度: -25℃~+85; 相对湿度: 15%95%,不凝露

装置型号

保护功能配置

测控功能配置

应用范围

RNP881L

微机线路保护装置

三段式电压闭锁的方向相间电流保护、三段式零序电流保护、充电保护(用于母联或分段保护)、三相一次重合闸(检同期、检无压、非同期方式可选)、三相二次重合闸、合闸加速保护(、过负荷告警及跳闸保护、低周减载、低压解列保护、小电流接地选线功能

16路遥信开入、失电告警,事故信号、告警信号,过流、速断、零序过流信号、断路器遥控分合、分合次数统计、模拟量遥测:IaIbIcUaUbUcPQCOSθ、F故障录波、事件SOE、独立的操作回路

适用于66kV及以下电压等级的非直接接地系统或经电阻接地系统中的方向线路保护及测控

RNP882L

微机进线保护及自投装置

三段式电压闭锁的方向相间电流保护、三段式零序电流保护、三相一次重合闸、三相二次重合闸、合闸加速保护(前加速、后加速、手合加速)、过负荷告警及跳闸保护、低周减载、低压解列保护、小电流接地选线、备自投。

11路强电遥信开入、失电告警,事故信号、告警信号、断路器遥控分合、分合次数统计、模拟量遥测:IaIbIcUaUbUcPQCOSθ、F、故障录波、事件SOE、独立的操作回路

适用于66kV及以下电压等级的非直接接地系统或经电阻接地系统中的方向线路保护及测控,带进线备自投功能

RNP881T

微机变压器差动保护装置

差动速断、二次谐波制动的比率差动、CT断线闭锁差动、冷却故障延时出口、非电量保护

功能同RNP881L,记录IahIbhIchIamIbmIcmIalIblIcl;不带操作回路,需RNP882T配合使用实现完整保护功能。

适用于110kV及以下电压等级的两卷、三圈变压器差动保护,也适用于发电机或发-变组差动保护

RNP882T

微机变压器后备保护测控装置

三段复合电压闭锁的定时限方向过流保护、三段接地零序保护、不接地零序保护、过负荷告警、重合闸,独立加速段、电流启动通风、电流闭锁调压

7路强电遥信开入、失电告警,装故信号、告警信号、断路器遥控分合;模拟量遥测:IaIbIcUaUbUcPQCOSθ

适用于110kV及以下电压等级的两卷、三圈变压器后备保护及测控

RNP883T

微机站用变保护测控装置

两段定时限过流保护、过负荷保护(告警、跳闸)、高压侧零序过流保护(告警、跳闸)、低压侧零序过流保护(定时限、反时限)、重合保护、加速保护、非电量保护

16路遥信开入、装置失电告警、动作信号、速断信号、过流信号、零序信号、非电量信号、断路器遥控分合、分合次数统计、模拟量遥测:IaIbIcUaUbUcPQCOSθ、F

适用于35kV及以下电压等级的经消弧线圈接地或不接地系统中厂/站用变/接地变保护

RNP884T

微机接地变保护测控装置

过流保护、零序过流保护(高压侧零序过流和低压侧零序过流)零序过电压保护、非电量保护、开关位置不对应启动重合闸保护

11路强电遥信开入、装置失电告警,装置事故信号、装置告警信号、断路器遥控分合、分合次数统计、模拟量遥测:IaIbIcUaUbUcPQ,COSθ、F

适用于110KV及以下电压等级的接地变压器,或兼作站用的接地变压器。

RNP885T

微机变压器非电量保护装置

本体(有载)重瓦斯、压力释放、冷却器故障、油温高、本体轻瓦斯、有载轻瓦斯、油位异常

11路强电遥信开入、装置失电告警,装置事故信号,装置告警信号

变压器非电量保护

RNP886T

微机变压器综合保护测控装置

差动速断、二次谐波制动的比率差动、CT断线闭锁差动、冷却故障延时出口、三段复合电压闭锁的定时限方向过流保护(Ⅰ、Ⅱ段可带方向)、三段接地零序保护(Ⅰ、Ⅱ段两时限,Ⅲ段选跳)、不接地零序保护过负荷告警、重合闸,电流启动通风、电流闭锁调压

9路强电遥信开入、装置失电告警,装置事故信号、装置告警信号、断路器遥控分合;模拟量遥测:IahIbhIchIalIblIclUAUBUCUABUBCUCACOS¢、PQF

适用于 110KV 及以下电压等级的双圈变压器,满足差动的要求,以复合电压闭锁过流保护为基本配置的变压器保护装置。

RNP881M

微机电动机差动保护装置

差动速断保护、比率差动保护、非电量保护

功能同RNP881LIahIbhIchIalIblIcl;不带操作回路,需与RNP882M配合使用实现完整保护功能。

中高压异步电动机纵差保护,作为大中型异步电动机 (数百千瓦以上) 内部故障保护

RNP882M

微机电动机后备保护测控装置

反映相间故障的速断保护、反映堵转的过电流保护、过负荷保护、启动时间过长保护、不平衡保护、定时限或反时限负序过电流保护、过热保护(过热跳闸、过热告警、热积累记忆功能)、低电压保护、过电压保护、非电量保护、接地保护、F-C 过流闭锁

11路强电遥信开入、失电告警,事故信号、告警信号、断路器遥控分合、分合次数统计、模拟量遥测:IaIbIcUaUcPQCOSθ、F。故障录波、事件SOE、独立的操作回路

中高压异步电动机综合保护,作为大中型异步电动机 (数百千瓦以上) 内部故障、过负荷等的保护

RNP883M

微机同步电动机综合保护测控装置

电流速断保护、过电流保护、零序接地保护、负序过电流保护、过热保护、低压保护、过负荷保护、失磁保护、失步保护、低功率保护

11路强电遥信开入、装置失电告警,装置事故信号、装置告警信号、断路器遥控分合模拟量遥测:IaIbIcUaUbUcPQCOSθ

用于 3-10KV 电压等级高压同步电动机保护测控

RNP884M

微机电动机综合保护测控装置

差动速断保护、比率差动保护、反映相间故障的速断保护、反映堵转的过电流保护、过负荷保护、启动时间过长保护、不平衡保护(包括断相和反相)、定时限或反时限负序过电流保护、过热保护(过热跳闸、过热告警、热积累记忆功能)、低电压保护、过电压保护、非电量保护、接地保护F-C 过流闭锁

11路强电遥信开入、装置失电告警,装置事故信号、装置告警信号、断路器遥控分合、分合次数统计模拟量遥测:IaIbIcUaUcPQ,COSθ、FIahIbhIchIalIblIcl

中高压异步电动机综合保护,作为大中型异步电动机 (数百千瓦以上) 内部故障、过负荷等的保护,

RNP884M=RNP881M+RNP882M

RNP881P

微机母线保护测控装置

两组母线PT电压测量、两组母线PT零序电压测量、过压报警、低压报警、母线接地报警、PT断线检测、两组母线PT二次并列

7路强电遥信开入、失电告警,事故信号、告警信号、模拟量遥测:Ua1Ub1Uc1Uab1Ubc1Uca1Ua2Ub2Uc2Uab2Ubc2Uca2F1F2

用于两台PT的监测,对于单母分段接线,可以增配PT并列功能(订货时说明)

RNP882P

微机母线保护测控装置

两组母线PT电压测量、两组母线PT零序电压测量、过压报警低压报警、母线接地报警、PT断线检测、两组母线PT二次并列、重动功能

7路强电遥信开入、失电告警,事故信号、告警信号、模拟量遥测:Ua1Ub1Uc1Uab1Ubc1Uca1Ua2Ub2Uc2Uab2Ubc2Uca2F1F2

用于两台PT的监测,对于单母分段接线,可以增配PT并列、重动功能(订货时说明)

RNP881B

微机母联保护及自投装置

各种备投逻辑(可根据工程现场设计)、分段备投的联切功能、过流保护、充电保护

7路强电遥信开入、失电告警,事故信号、告警信号、断路器遥控分合、分合次数统计、模拟量遥测:I1aU1aU1bU1cI2aU2aU2bU2cUl1Ul2IpaIpbIpc

适用于各种电压等级的备用电源自动投入控制,同时提供一路二段式过流保护和加速保护功能

RNP881C

微机电容器保护测控装置

二段式相间过流保护、二段式零序过流保护、电流保护定时限、反时限可选、零序保护定时限、反时限可选、欠压保护、过压保护、三相不平衡保护、负序过电流保护、自投切保护、PT 断线自动检测、小电流接地选线功能

11路强电遥信开入、装置失电告警,装置事故信号、装置告警信号、断路器遥控分合、分合次数统计、模拟量遥测:IaIbIcUaUbUcPQCOSθ、FIpaIpbIpc;故障录波、事件SOE、独立的操作回路

适用于66kV及以下中性点经消弧线圈接地或不接地中低压系统中装设的并联电容器保护测控装置

RNP881K

微机电抗器保护测控装置

差动速断保护、二次谐波制动的比率差动保护、CT 断线的检测、差动保护闭锁功能、非电量保护、二段式定时限过流保护、

过负荷保护(跳闸/告警可选)、零序过流保护(跳闸/告警可选)、失压保护、小电流接地选线功能

11路强电遥信开入、装置失电告警,装置事故信号、装置告警信号、断路器遥控分合、分合次数统计、模拟量遥测:IaIbIcUaUbUcPQCOSθ、FIpaIpbIpc;故障滤波、事件SOE、独立的操作回路

适用于 35KV 及以下电压等级的串联、并联电抗器电源侧或负荷侧保护测控。对于串联接线的电抗器,对侧应配置一台 RNP881L微机线路保护测控装置

RNP881F

微机电压并列装置

单母线分段接线时两段母线 PT 电压并列,通过外接 BK 并列把手,可实现自动并列/解列、手动并列/解列四种方式

7路强电遥信开入、装置失电告警,装置事故信号、装置告警信号、模拟量遥测:Ua1Ub1Uc1Uab1Ubc1Uca1Ua2Ub2Uc2Uab2Ubc2Uca2F1F2

适用于单母线分段母线PT电压并列、解列

RNP882F

微机电压并列装置

一般用于双母线接线方式下两条母线电压的切换,切换后的电压引入保护或自动装置,以保证保护或自动装置采到的电压与其一次设备跨接的母线电压相同。

7路强电遥信开入、装置失电告警,装置事故信号、装置告警信号、模拟量遥测:Ua1Ub1Uc1Uab1Ubc1Uca1Ua2Ub2Uc2Uab2Ubc2Uca2F1F2

适用于双母线电压的切换

RNP883F

操作箱装置

可与 110KV 及以下各种操作机构的断路器配合使用。一般用在 110KV 主变高压侧开关或发电机出口开关

操作箱为一套完整的三相操作回路。

配合保护装置操作断路器

RNP881G

微机发电机主保护装置

差动速断、比率制动式差动、CT断线闭锁差动、CT断线告警、定子过电压保护、定子接地保护、过负荷告警、反时限过流保护、其它备用非电量开入、GPS对时、远方管理

功能同RNP881L,记录IahIbhIchIalIblIcl

适用于10KV及以下电压等级发电机组主保护

RNP882G

微机发电机后备保护测控装置

横差保护、失磁保护、转子一点接地保护、转子二点接地保护、复合电压过流保护、反时限负序过流保护、PT断线告警、发电机断水(开关量)、发电机热工(开关量)、发电机励磁事故(开关量)、主汽门关闭(开关量)、其它备用非电量开入、遥控功能压板、GPS对时、远方管理

7路强电遥信开入、装置失电告警,装置事故信号、装置告警信号、断路器遥控分合模拟量遥测:IaIbIcUaUbUcPQ,COSθ

适用于10KV及以下电压等级发电机组后备保护





RNP883G

微机发电机综合保护测控装置



差动速断、比率制动式差动、CT断线闭锁差动、CT断线告警定子过电压保护、定子接地保护、过负荷告警、反时限过流保护、横差保护、失磁保护、转子一点接地保护、转子二点接地保护、复合电压过流保护、反时限负序过流保护、PT断线告警发电机断水(开关量) 、发电机热工(开关量) 、发电机励磁事故(开关量) 、主汽门关闭(开关量)、其它备用非电量开入、遥控功能压板、GPS对时、远方管理



9路强电遥信开入、装置失电告警,装置事故信号、装置告警信号、断路器遥控分合模拟量遥测:IahIbhIchIalIblIclUAUBUCUABUBCUCACOS¢、PQF



50MW及以下的火力和水力发电机组保护

RNP884G

微机发电机保护测控装置

三段式电压闭锁的方向相间电流保护、三段式

零序电流保护、 电流保护(定时限、反时

限可选)、零序保护(定时限、反时限可选)、方向闭锁、电压闭锁、三相一次重合闸(检同

期、检无压、非同期方式可选)、三相二次重

合闸、过负荷告警及跳闸保护、合闸加速保护(

前加速、后加速、手合加速)、低周减载、低

压解列保护、过电压保护、逆功率保护、小电

流接地选线功能、差动保护、过速保护、非电

量保护(水温,油压)、故障滤波、事件SOE、独立的操作回路

11路强电遥信开入采集、装置失电告警,装置  事故信号,装置告警1信号、断路器遥控分合;模拟量遥测:IaIbIcUaUbUcPQCOSθ、F



适用于10kV及以下电压等级的发电机保护及测控,



RNP881R

微机综合测控装置

智能数字量采集、智能交流采集、智能温度直流采集、智能控制、

综合测控装置,实现四遥及同期合闸等自动功能

适用于各电压等级电厂、变电站、开闭站等测量控制领域(4U机箱)

RNP882R

微机综合测控装置

三路直流量单元,可直接测量420mA0~5V0~220V直流电流或电压,不同类型的输入可以通过交流板内部跳线选择,出厂设置为第一路420mA、第二路0~5V、第三路0~220V,若需测量发电机励磁电流时,应外接075mV/0~5V变送器模块。可采集11路开关量,开关量输入为220V/110V光电隔离输入。共有10路空接点输出,可对5个开关进行跳﹑合闸控制。

交流量测量:

一组三相电流、三相电压及零序电压﹑电度、频率、功率﹑功率因数;

一组回路380V三相电压及一路独立零序电压的测量(订货时注明),可用于变电所所用变压器的测量;

厂用变测控、主变有载调压控制

RNP883R

微机综合测控装置

11路开关量输入,可整定非电量为“跳闸”或“告警”,前4路非电量可任意整定跳闸出口;8路开关量空接点输出,可对4个开关进行跳﹑合闸遥控、操作回路;三相操作回路,断路器手跳、手合操作及跳合位置指示

交流量测量:

一组三相电流、三相电压及零序电压﹑电度、频率、功率﹑功率因数

主要是针对发电机组相关的测控、主变有载调压控制、发电厂变电站公共测控的要求设计开发的,也可以用于一条线路或变压器回路的测控。
