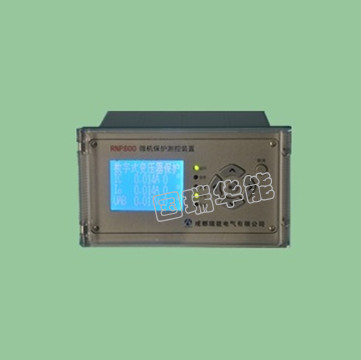

RNP800 微机保护测控装置

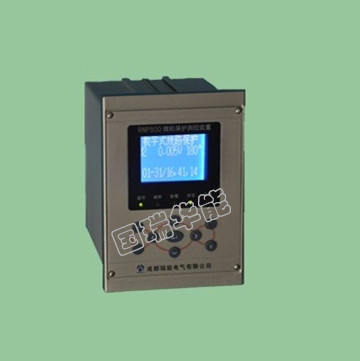

RNP860/850微机保护测控装置
产品概述：
RNP860系列微机保护测控装置适用于35kV及以下电压等级的工矿企业变配电室、智能大厦、市政建设、医院、学校等诸多领域；满足中国电力行业继电保护相关规范及行业标准。装置集保护、测量、控制和通讯功能于一体。既可就地安装在开关柜上，也可集中组屏安装。既可用于直流电源操作回路，也可用于交流电源操作回路。提供通信接口，可以和其它保护、自动化设备一起，通过通信接口组成完整的变配电站综合自动化系统。
■ 全汉化液晶显示，人机界面清晰易懂，操作整定方便；
■ 采用摩托罗拉32位单片机技术，配备高精度的A/D转换器，使得装置性能稳定、运算速度快、精度高；
■ 完整的异常记录、事件记录、操作记录，所有信息掉电保持；
■ 配备RS485通信接口，并集成了Modbus通信规约；
■ 外形小巧精细、结构合理，采用高等级、高品质的元器件及多层板技术和SRNP工艺，使产品具有很高的电气性能；
■ 有完整的断路器操作回路。
■ 工作电压：220VDC/AC或110VDC/AC（订货注明）
■ 交流电压：100V或400V（订货注明）
■ 交流电流：5A或1A（订货注明）
■ 频率：50Hz
■ 开入量：8路无源输入；电压AC220V,DC220V或DC110V
■ 出口继电器：无源输出；容量250VAC/220VDV,5A
■ 信号继电器：无源输出；容量250VAC/220VDV,5A
■ 通讯接口：Modbus通讯规约，RS485接口
■ 整组动作时间：1.2倍整定值时测量，不大于40ms
■ 测量精度：电流、电压0.2级；功率、电度0.5级
■ 环境条件
工作温度; -25℃~+70℃; 贮存温度: -40℃~+85℃; 相对湿度: 5%~95%，不凝露
|
保护功能 |
型号 |
RNP860L |
RNP861L |
RNP860T |
RNP860C |
RNP860M |
RNP860P |
|
应用范围 |
线路 |
母联 |
变压器 |
电容器 |
电动机 |
PT保护 |
|
|
三段式相间过流 |
● |
● |
● |
● |
● |
|
|
|
低电压闭锁元件 |
● |
|
● |
|
|
|
|
|
负序电压闭锁元件 |
|
|
● |
|
|
|
|
|
反时限过流 |
● |
● |
● |
● |
|
|
|
|
过负荷保护 |
● |
● |
● |
|
● |
|
|
|
重合闸 |
● |
|
|
|
|
|
|
|
加速保护 |
● |
|
|
|
|
|
|
|
充电保护 |
|
● |
|
|
|
|
|
|
负序过流 |
|
|
● |
|
● |
|
|
|
零序过流（接地） |
● |
|
● |
● |
● |
● |
|
|
过压报警/跳闸保护 |
|
|
|
● |
● |
● |
|
|
低压保护 |
|
|
● |
● |
● |
● |
|
|
不平衡报警/跳闸保护 |
|
|
|
● |
|
|
|
|
过热保护 |
|
|
|
|
● |
|
|
|
自投（并列） |
|
|
|
|
|
● |
|
|
非电量保护(工艺保护) |
|
|
● |
● |
● |
|
|
|
数据采集 |
电流 |
● |
● |
● |
● |
● |
|
|
电压 |
● |
● |
● |
● |
● |
● |
|
|
有功、无功 |
● |
● |
● |
● |
● |
|
|
|
功率因数、频率 |
● |
● |
● |
● |
● |
|
|
|
8路遥信量 |
● |
● |
● |
● |
● |
● |
|
|
事件 |
SOE记录 |
● |
● |
● |
● |
● |
● |
|
操作箱 |
自保持及防跳 |
● |
● |
● |
● |
● |
|
|
跳、合闸电流自适应 |
● |
● |
● |
● |
● |
|
|
|
控制回路断线告警 |
● |
● |
● |
● |
● |
|
|
|
通讯 |
Modbus/RS485 |
● |
● |
● |
● |
● |
● |
