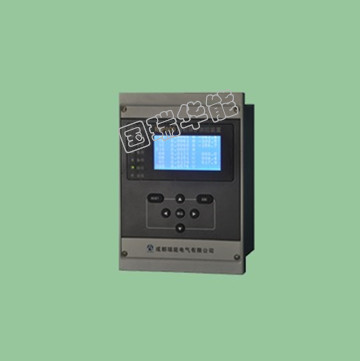

RNP800 微机保护测控装置
RNP820微机保护装置
产品概述：
RNP820系列微机保护测控装置主要适用于10kV及以下电压等级的环网柜、箱变，提供简单的保护（装置本身不带操作回路，与断路器配合时需另行配置操作回路）。装置提供通信接口，可以和其它保护、自动化设备一起，通过通信接口组成完整的变配电站综合自动化系统。
■ 全汉化液晶显示，人机界面清晰易懂，操作整定方便；
■ 采用DSP硬件平台，选用高性能32位处理器，增强可靠性，充分保证运算速度；
■ 保护功能由图形化的逻辑编程实现，保护原理透明、可靠；
■ 配备RS485通信接口，并集成了Modbus通信规约；
■ 精心的电路设计，整机无可调节器件，实现免调试的概念设计；
■ 强弱电隔离布置，独立模块设计，使装置具有优异的抗干扰性；
■ 防潮、防尘、抗震动的机箱设计；
■ 跳合闸电流0.5—5A自适应，对开关柜没有特殊要求。
■ 工作电压：220VDC/AC或110VDC/AC（订货注明）
■ 交流电压：100V或100/V
■ 交流电流：5A或1A（订货注明）
■ 频率：50Hz，测量范围：45.00Hz--55.00Hz
■ 接点载流容量：400VA 接点断弧容量: 60V
■ 本装置跳合闸电流采用自适应模式，无需选择
■ 整组动作时间：1.2倍整定值时测量，不大于40ms
■ 测量精度：电流、电压0.2级；功率、电度0.5级
■ 环境条件
工作温度:-10℃～+55℃; 贮存温度: -25℃～+85℃; 相对湿度: 15%～95%，不凝露
|
保护 功能 |
型号 |
RNP820L |
RNP820T |
RNP820C |
RNP820M |
RNP820P |
RNP820B |
|
应用范围 |
线路 |
变压器 |
电容器 |
电动机 |
PT保护 |
进线备自投 |
|
|
三段式时限相间过流 |
● |
● |
● |
● |
|
|
|
|
低电压闭锁元件 |
● |
● |
|
|
|
|
|
|
过负荷保护（跳闸/告警） |
● |
● |
|
● |
|
|
|
|
重合闸 |
● |
|
|
|
|
|
|
|
三段式零序电流保护 |
● |
● |
|
● |
|
|
|
|
低压解列保护 |
● |
● |
|
|
|
|
|
|
非电量保护 |
|
● |
|
● |
|
|
|
|
过压保护 |
|
|
● |
● |
● |
|
|
|
低压保护 |
|
|
● |
● |
● |
|
|
|
不平衡电流保护 |
|
|
● |
|
|
|
|
|
不平衡电压保护 |
|
|
● |
|
|
|
|
|
母线接地保护 |
|
|
|
|
● |
|
|
|
PT断线检测 |
● |
● |
● |
● |
● |
|
|
|
进线备投 |
|
|
|
|
|
● |
|
|
进线自投自复 |
|
|
|
|
|
● |
|
|
数据采集 |
电流、电压、有功、无功 |
● |
● |
● |
● |
电压 |
● |
|
功率因数、频率 |
● |
● |
● |
● |
频率 |
● |
|
|
8路开关量量（DI） |
● |
● |
● |
● |
● |
● |
|
|
事件 |
故障/事件记录 |
● |
● |
● |
● |
● |
● |
|
通讯 |
Modbus/RS485 |
● |
● |
● |
● |
● |
● |
